カラー液晶ミニデータカウンター
ボーナス信号の入力ピンを設定画面で選択できますので、
4号機（一部を除く）から５号機までほぼ全ての機種に対応です！
- 本体サイズは幅105mm x 高さ70mm x 厚さ12mmの薄型スマフォサイズ。
- スロット本体へ繋ぐケーブルは着脱式になっており取り回しが容易
- 既製品のデータカウンタでは、データ送り（当日データを前日へ移行）は専用リモコンによる操作や数時間以上電源投入させてか
らでないとできませんが、当データカウンタはタッチ操作にて簡単に移行可能です
- また、当日のデータや履歴は電源を切ってもメモリ機能によりバックアップされますので、データ送り操作と合わせれば
、好きな時に再開でき、好きな時にデータ送りができますので非常に便利です
- ボーナスやART信号入力ピンを自由に設定可能になっておりますので、変換ハーネスやピンの入れ替えは不要です
- ボーナスはBIG、REGはもちろんARTもカウント可能！
（ARTカウントについては本体集中端子よりART信号が出力されている機種のみ）
- スランプグラフ機能も搭載しており、ホール用の物に迫る表示内容です。
- 液晶画面はカラーTFT液晶でバックライトが付いており、夜間の暗い部屋でもはっきりとデータを見ることができます
- 操作はタッチパネルになっておりますので直感的に操作が可能です。難しい操作はありませんのでとても使いやすいです
- マジック式テープが付属しますので下記画像のようにお好きな場所へ簡単に取り付け可能です
- カラー写真付き説明書が付属します
- 電源はACアダプタが付いておりますのでお客様での取り付け加工は必要なく、スロット台内部右上に付いている集中端子盤に接続する作業のみです。
- 付属のマジックテープにより、お好みの場所に自由に着脱が可能です。

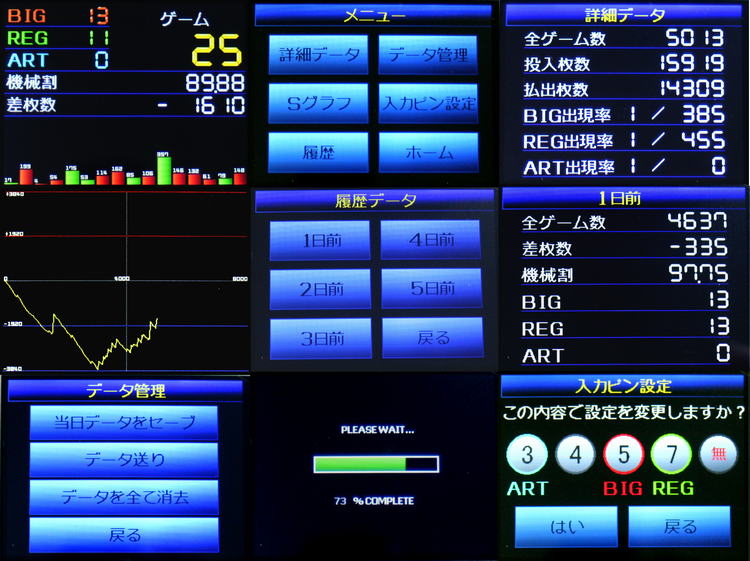

ホーム画面
ここでは8項目のデータを表示します。
この画面をタッチするとメニュー画面に移ります。
- BIG回数
- REG回数
- ART回数
- ボーナス間ゲーム数
- 機械割り（小数点第２位まで）
- 差枚数
- はまりグラフ（16回分、1000回以上は同じ高さ））
- ボーナス間ゲーム数履歴（16回分）
- はまりグラフはボーナスごとに色分け（BIG＝赤、REG＝緑、ART＝水色）され非常に見やすいです。
詳細データ
- 全ゲーム数
- 全投入枚数
- 全払出枚数
- BIG出現率
- REG出現率
- ART出現率
Sグラフ
横軸（全ゲーム数）は８０００ゲームまでとなります。それ以上は拡大しませんがゲームの続行は可能です。
スランプグラフをクリアする場合は、当日データを移行させるか全データを消去して下さい。
履歴
データ送りすることにより、順にデータが移行されます。
- 全ゲーム数
- 差枚数
- 機械割
- BIG回数
- REG回数
- ART回数
データ管理
入力ピン設定
BIG⇒REG⇒ARTという順にタッチ操作を促す表示になりますので、対応するピン（3番、4番、5番、7番）を選択します。
※通常、４号機以降の機種は、この「３番、４番、５番、７番」の何れかのピンにボーナスやART信号を割り当てられ ています。機種やメーカーにより多様な組み合わせがあり、この画面にて機種ごとに割り当が可能です。
BIGとREGまたは、BIGとARTしか出力されないといった機種があります。その場合、出力されない信号は「無」を選択して下さい。
出力の無い機種に割り当てするとボーナスやARTが正しくカウントされません。
お客様でお調べになりたい方は、インターネット検索で「パチスロ 集中端子」などのキーワードで検索すると色々と見つかると思いますのでそちらをご参考にされるようお願い致します。
- 本体
- 取り扱い説明書（分かり易いカラー写真付き）
- 接続ケーブル
- ACアダプタ
- 固定用マジックテープ
- スタイラスペン
（色は白、灰、黄、橙、赤、茶、紫、水色、青、黒の10色の何れかになり、指定はできません）
- 全ゲーム数カウント 最大 9,999,999回
- ボーナス間ゲーム数カウント 最大 99,999回
- 差枚数カウント 範囲 -9,999,999枚〜9,999,999枚
- BIG、REG、ARTカウント 最大 各999回
- 本体サイズ 幅105mm x 高さ70mm x 厚さ12mm
- ケース アルミ製（アルマイト加工、両脇ABS蓋）
- タッチパネル制御 抵抗皮膜式
- TFTカラー液晶 320x240ドット 65536色
（ドット抜けに関しては、3ドットまでは正常な範囲とさせて頂きます） - 電源 付属ACアダプタより給電
